pH计积木块区

• pH计，是一种常用的仪器设备，主要用来精密测量液体介质的酸碱度值，pH计被广泛应用于环保、污水处理、科研、制药、发酵、化工、养殖、自来水等领域。

1. 积木功能说明

• 功能简介：对pH计进行校准。
• 参数说明：

  • 参数1：pH计连接的模拟端口。

• 返回值：无。

• 功能简介： 使用pH计测量pH值。
• 参数说明：

  • 参数1：pH计连接的模拟端口。

• 返回值： 返回pH计测得酸碱度结果；范围0.00-14.00 pH

2. 硬件接线说明

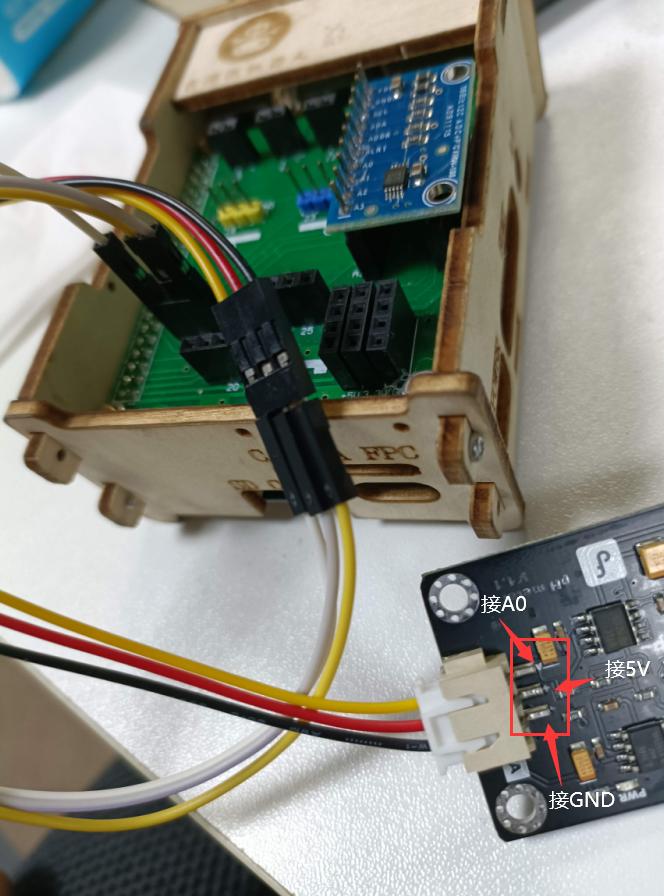

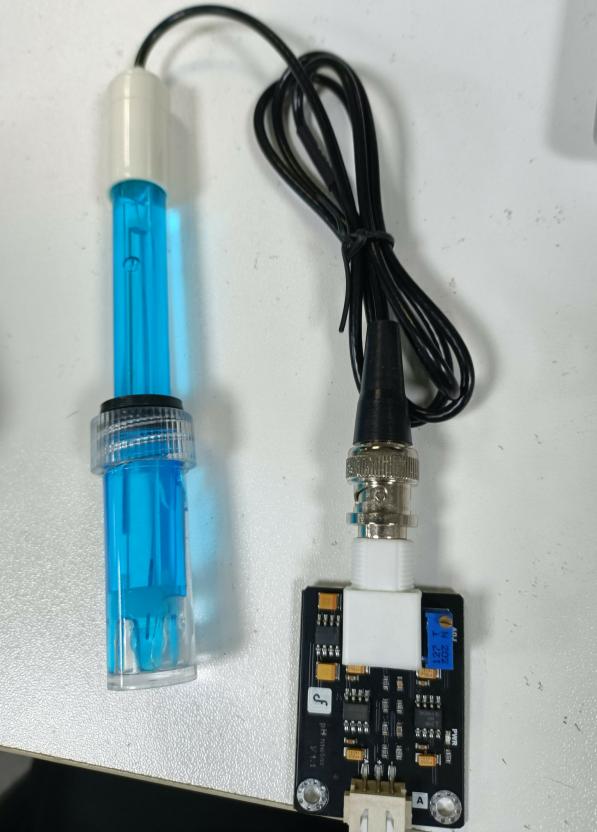

（图1）将pH计与板上BNC接口相连接

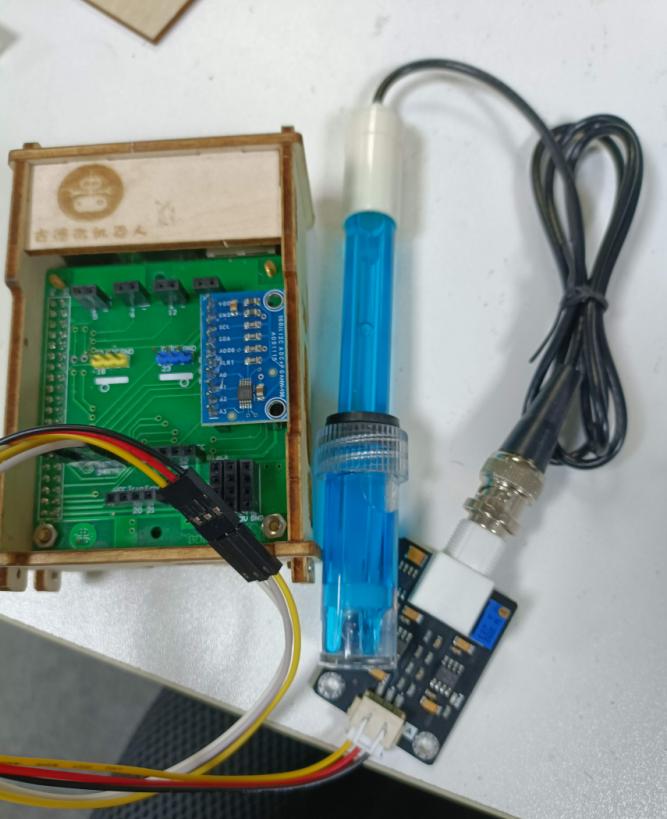

（图2）将板子通过杜邦线与树莓派相连接

• 输出信号为模拟信号，所以需要模数转换器；

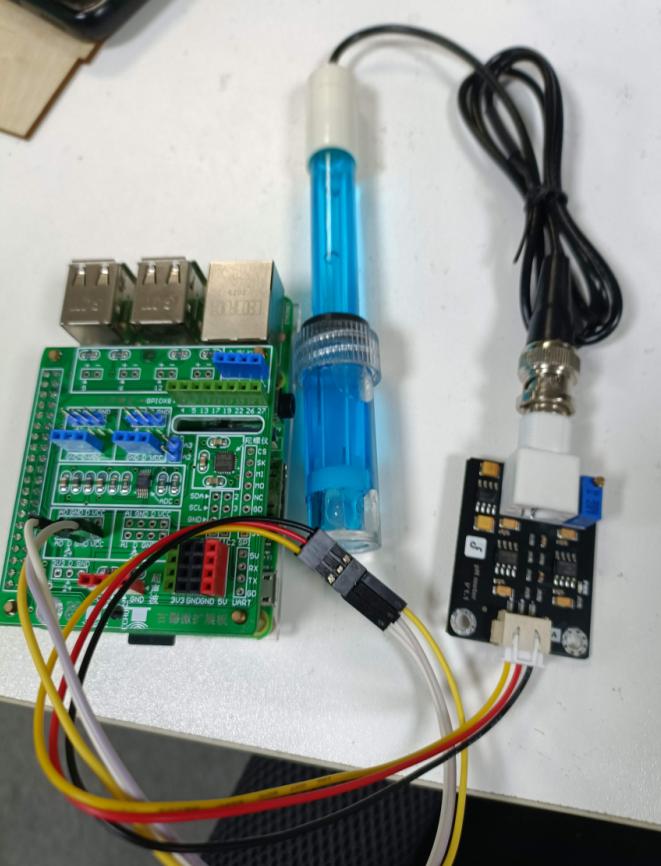

（图3）一代扩展板实物连接图

（图4）二代扩展板实物连接图

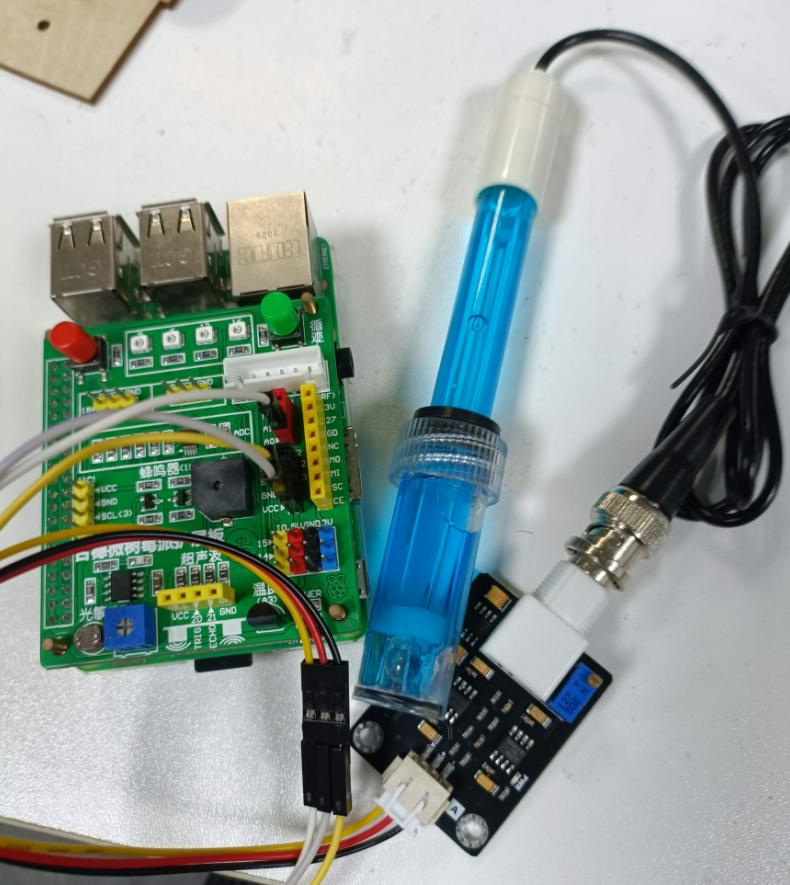

（图5）集成扩展板实物连接图

3. 注意事项

• 电极在初次使用或久置不用重新使用时，把电极球泡及砂芯，浸在3NKCL溶液中活化8小时。

• 取下电极保护套后要注意，在塑料保护栅内的敏感玻璃泡不与硬物接触，任何破损和擦毛都会使电极失效。

• 测量完毕，不用时应将电极保护套套上，保护套内应放少量3.3mol/L氯化钾溶液，以保持电极球泡的湿润。

• 电极的引出端，必须保持清洁和干燥，绝对防止输出两端短路，否则将导致测量结果失准或失效。

• 电极避免长期浸在蒸馏水中或蛋白质溶液和酸性氯化物溶液中，并防止和有机硅油脂接触。

• 电极经长期使用后，如发现梯度略有降低，则可把电极下端浸泡在4%HF（氢氟酸）中3-5秒钟，用蒸馏水洗净，然后在氯化钾溶液中浸泡，使之复新。

• 被测溶液中如含有易污染敏感球泡货堵塞液接界的物质，而使电极钝化，其现象是敏感梯度降低，货读数不准。如此，则应根据污染物质的性质，以适当溶液清洗，使之复新。

• 选用清洗剂时，如能溶解聚碳酸树脂的清洗液，如四氯化碳，三氯乙烯，四氢呋喃等，则可能把聚碳酸树脂溶解后，涂在敏感玻璃球泡上，而使电极失效，请慎用！

4.pH计校准

pH计是测量pH值得精密仪器，为了确保测量得精确，在使用pH计前需要对其进行校准，我们采用的是二步校准法：

第一步校准

(1) 将各个设备按照图示方式连接；

(2) 进入古德微编程平台，连接树莓派，调出pH计校准积木块；

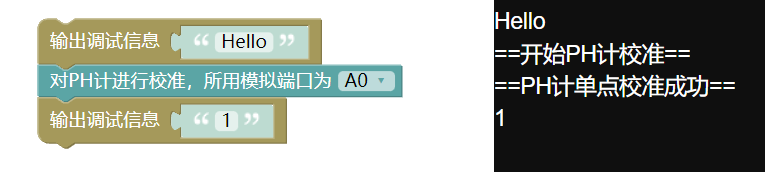

(3)将pH计插入pH值为7.00的标准溶液中，启用校准积木块对pH计进行校准；

• 注：pH计校准需要一定时间。

  第二步校准

  接下来，根据需要测量的溶液酸碱性的不同，有不同的方法，如果所测的溶液为酸性，则接下来用pH值为4.00的标准溶液进行校准，如果接下来所测的溶液为碱性，则接下来用pH值为9.18的标准溶液进行校准；我们以需要检测的溶液呈酸性为例。

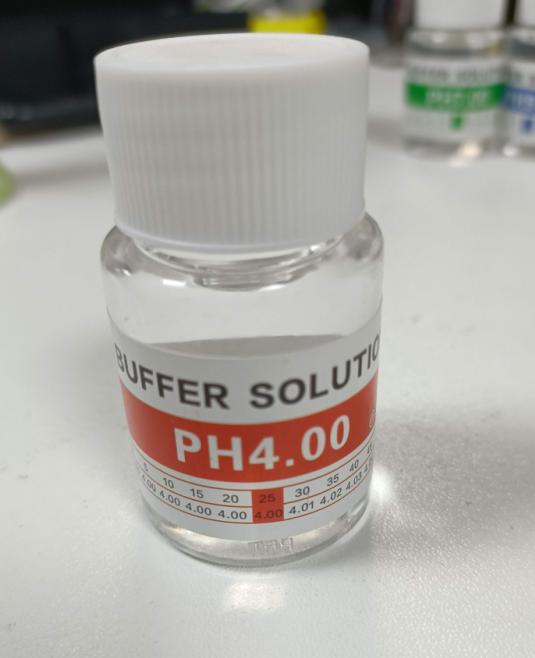

（1）将pH电极插入pH值为4.00的校准液中；

• 将pH计从pH值为7.00的标准溶液中取出后需要用清水（最好是离子水）清洗后才能测下一溶液。

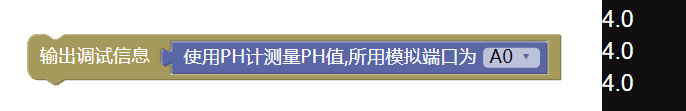

（2）pH计插入pH为4.00的标准溶液后并不会马上显示最终读数，而是从7.00向4.00过渡，在此期间，我们调用积木块，检测pH计测得的值。

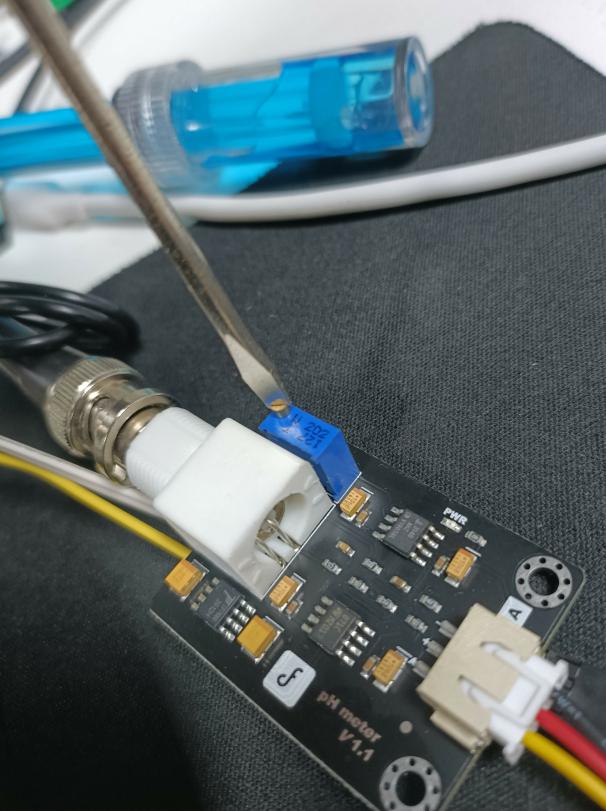

（3）当显示的pH值稳定后，如果和目标值（4.00）仍有一定误差，则需要通过我们调节电位计上的旋钮来消除误差；

• 调节增益电位器逆时针为减小

（4）当输出的pH值与标准溶液pH值相等时，校准完成，此时依靠pH电极自身的线性特性，可以直接测量碱性溶液的pH值，但如果您想获得更好的精度，建议重新校准。碱性段校准采用pH值为9.18的标准液，同样是调节增益电位器，使之稳定在9.18左右。经过校准，此时您可以测量碱性溶液的pH值了。

5. 积木块应用案例

• 下面的例子展示了如何用pH计。

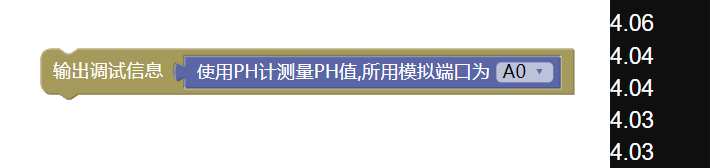

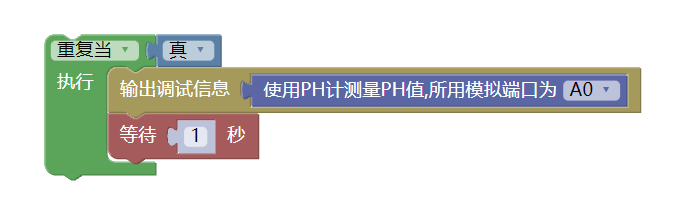

在校准好pH计后，将其从标准溶液中取出，用清水清洗后放入待测的溶液中，调用以下积木块，检测目标溶液的pH值。

• 每次检测另一溶液都需要用清水对pH计进行清洗，防止溶液混合。

• 点击这里下载本案例代码。
